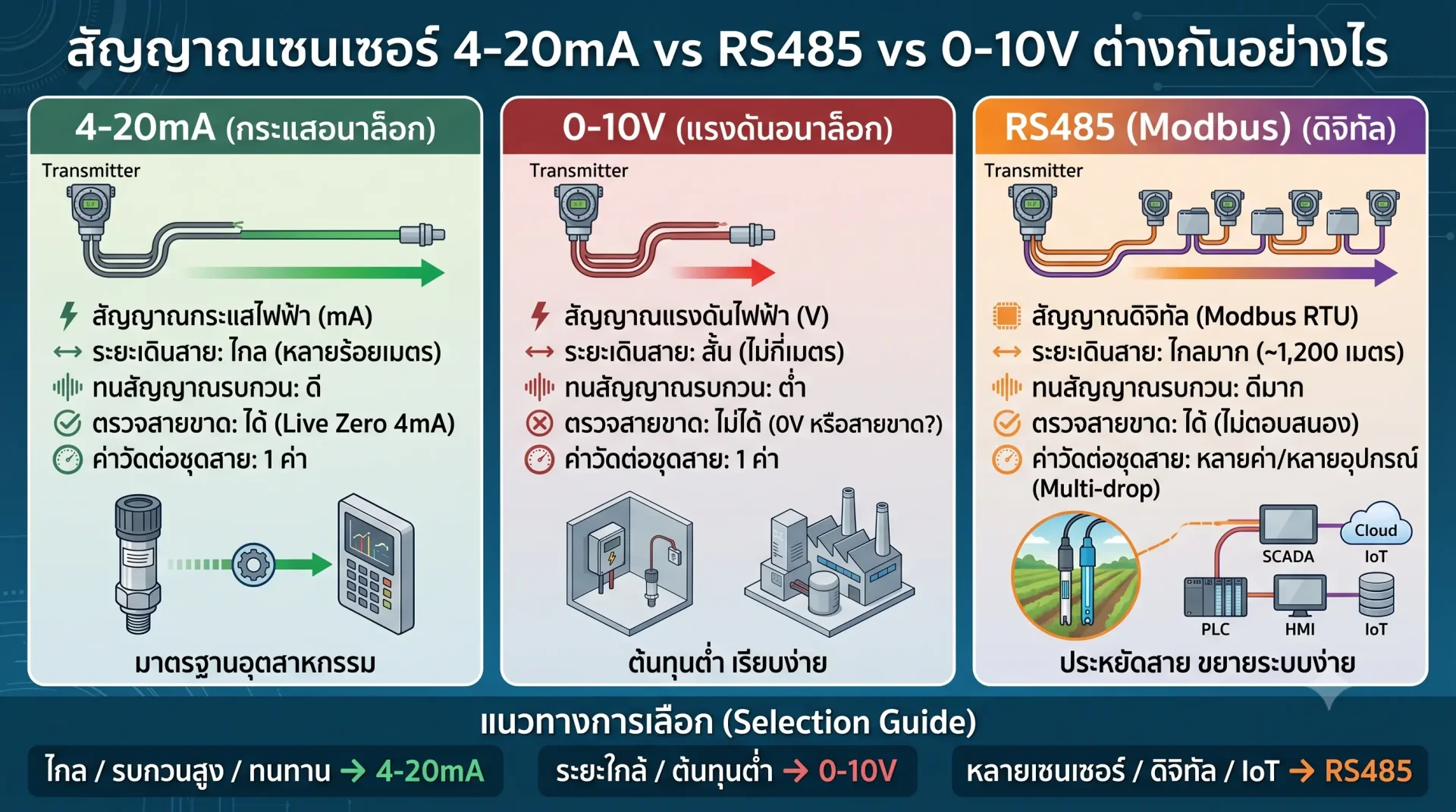

สัญญาณเซนเซอร์ 4-20mA vs RS485 (Modbus) vs 0-10V ต่างกันอย่างไร เลือกแบบไหนดี

สัญญาณเซนเซอร์ ที่ใช้ในงานอุตสาหกรรมมี 3 แบบหลัก ได้แก่ 4-20mA (สัญญาณกระแสอนาล็อก ทนสัญญาณรบกวนและเดินสายได้ไกล), 0-10V (สัญญาณแรงดันอนาล็อก ราคาประหยัดแต่เหมาะระยะใกล้) และ RS485 (Modbus) (สัญญาณดิจิทัลที่ส่งหลายค่าและต่อหลายอุปกรณ์ได้ในสายเดียว) โดยสรุป หากเดินสายไกลและต้องการความทนทานให้เลือก 4-20mA หากต้องการเชื่อมหลายเซนเซอร์เข้าระบบดิจิทัลให้เลือก RS485 ส่วน 0-10V เหมาะกับงานระยะสั้นที่เน้นความเรียบง่าย

เมื่อเลือกเซนเซอร์สำหรับงานวัดอุตสาหกรรมหรือ Smart Farm คำถามแรก ๆ ที่ต้องตอบให้ได้คือ "จะใช้สัญญาณแบบไหน" เพราะสัญญาณแต่ละชนิดมีข้อดีและข้อจำกัดต่างกัน และส่งผลต่อการเดินสาย การต่อเข้า PLC หรือจอ HMI รวมถึงต้นทุนของระบบ บทความนี้จะอธิบายความแตกต่างของสัญญาณทั้งสามแบบ พร้อมตารางเปรียบเทียบและแนวทางเลือกใช้ให้เหมาะกับงาน

4-20mA เป็นสัญญาณ กระแสไฟฟ้าแบบอนาล็อก โดยกำหนดให้ 4mA แทนค่าต่ำสุด (0%) และ 20mA แทนค่าสูงสุด (100%) จุดเด่นสำคัญคือการใช้ 4mA เป็น "ศูนย์ที่มีไฟ" (Live Zero) ทำให้แยกแยะได้ว่าหากอ่านได้ 0mA แสดงว่าสายขาดหรือเซนเซอร์เสีย ไม่ใช่ค่าจริงเป็นศูนย์

เนื่องจากเป็นสัญญาณกระแส ค่าจึงคงที่ตลอดสายแม้สายจะยาว ทำให้ ทนต่อสัญญาณรบกวนและแรงดันตกได้ดี เหมาะกับการเดินสายระยะไกลหลายร้อยเมตร เป็นมาตรฐานที่ใช้กันแพร่หลายที่สุดในงานอุตสาหกรรม ข้อจำกัดคือหนึ่งคู่สายส่งได้เพียงหนึ่งค่าวัดเท่านั้น

0-10V เป็นสัญญาณ แรงดันไฟฟ้าแบบอนาล็อก โดย 0V แทนค่าต่ำสุดและ 10V แทนค่าสูงสุด (บางรุ่นใช้ 0-5V) มีข้อดีคือวงจรเรียบง่ายและต้นทุนต่ำ แต่เนื่องจากเป็นสัญญาณแรงดัน จึง อ่อนไหวต่อแรงดันตกและสัญญาณรบกวน เมื่อเดินสายยาว ทำให้เหมาะกับงานระยะสั้น เช่น ภายในตู้คอนโทรลหรือระยะไม่กี่เมตร นอกจากนี้การที่ค่าศูนย์เป็น 0V ทำให้แยกไม่ออกว่าเป็นค่าจริงหรือสายขาด

RS485 เป็นมาตรฐานการสื่อสาร แบบดิจิทัล ที่ส่งข้อมูลผ่านสายสัญญาณคู่ (A/B) แบบ Differential จึงทนต่อสัญญาณรบกวนสูงและเดินสายได้ไกลถึงราว 1,200 เมตร เมื่อใช้ร่วมกับโปรโตคอล Modbus RTU จะสามารถเชื่อมต่ออุปกรณ์ได้หลายตัวบนสายเส้นเดียว (Multi-drop) และอุปกรณ์แต่ละตัว ยัง ส่งค่าวัดได้หลายค่าพร้อมกัน เช่น หัววัดคุณภาพน้ำตัวเดียวส่ง pH, DO และ EC มาบนสายชุดเดียว

ข้อดีคือประหยัดสาย ขยายระบบง่าย ค่าที่ได้เป็นตัวเลขดิจิทัลที่แม่นยำไม่เพี้ยนตามระยะ และต่อเข้าระบบ PLC, SCADA และ IoT ได้สะดวก ข้อพิจารณาคือต้องตั้งค่าที่อยู่ (Address) ความเร็ว (Baud Rate) และเดินสายให้ถูกหลัก เช่น ใส่ตัวต้านทานปลายสาย (Termination)

หัวข้อ	4-20mA	0-10V	RS485 (Modbus)
ประเภทสัญญาณ	กระแส (อนาล็อก)	แรงดัน (อนาล็อก)	ดิจิทัล
ระยะเดินสาย	ไกล (หลายร้อยเมตร)	สั้น (ไม่กี่เมตร)	ไกลมาก (~1,200 ม.)
ทนสัญญาณรบกวน	ดี	ต่ำ	ดีมาก
ค่าวัดต่อสายหนึ่งชุด	1 ค่า	1 ค่า	หลายค่า/หลายอุปกรณ์
ตรวจสายขาดได้	ได้ (Live Zero)	ไม่ได้	ได้ (ไม่ตอบสนอง)
ความซับซ้อนการตั้งค่า	น้อย	น้อย	ปานกลาง
เหมาะกับ	สายไกล งานรบกวนสูง	ระยะใกล้ ต้นทุนต่ำ	หลายเซนเซอร์ ระบบดิจิทัล/IoT



เลือกสัญญาณแบบไหนดี

• เลือก 0-10V เมื่อเดินสายระยะใกล้ภายในตู้ หรืองานที่เน้นความเรียบง่ายและต้นทุนต่ำ
• เลือก 4-20mA เมื่อต้องเดินสายไกล มีสัญญาณรบกวนมาก หรือต้องการความทนทานและตรวจสายขาดได้ เหมาะกับเซนเซอร์ค่าเดียว เช่น วัดความดันหรือระดับ
• เลือก RS485 (Modbus) เมื่อมีเซนเซอร์หลายตัว ต้องการส่งหลายค่าในสายเดียว เชื่อมเข้า PLC/SCADA/IoT หรือใช้หัววัดแบบหลายพารามิเตอร์

ในทางปฏิบัติ: เซนเซอร์อุตสาหกรรมหลายรุ่นรองรับทั้ง 4-20mA และ RS485 ในตัวเดียว ทำให้เลือกใช้ตามหน้างานได้ยืดหยุ่น แนะนำให้ดูที่ระยะสาย จำนวนค่าที่ต้องวัด และระบบควบคุมปลายทางเป็นหลัก

การต่อสัญญาณเข้ากับ PLC และระบบ IoT

สัญญาณอนาล็อก (4-20mA, 0-10V) จะต่อเข้าโมดูล Analog Input ของ PLC ส่วนสัญญาณ RS485 (Modbus) จะต่อเข้าพอร์ตสื่อสารของ PLC หรือจอ HMI โดยตรง ในระบบของ E-Power เซนเซอร์จากแบรนด์อย่าง Supmea, CWT และ Rika ส่วนใหญ่รองรับทั้งแบบอนาล็อกและ RS485 จึงนำไปต่อกับ PLC ทั้ง XINJE, Haiwell หรือ LicOS ได้ และส่งข้อมูลขึ้นระบบ IoT บนคลาวด์อย่าง ecloud เพื่อดูค่าและแจ้งเตือนจากระยะไกล

สำหรับผู้เริ่มต้น สามารถศึกษาเพิ่มเติมเรื่องการต่อสัญญาณและการอ่านค่าจากเซนเซอร์ได้จาก บทความและวิดีโอเทคนิคอื่น ๆ ของ E-Power ซึ่งครอบคลุมตั้งแต่การต่อ Analog Input จนถึงการตั้งค่า Modbus

คำถามที่พบบ่อย (FAQ)

4-20mA กับ 0-10V ต่างกันอย่างไร?
4-20mA เป็นสัญญาณกระแสที่ค่าคงที่ตลอดสาย จึงทนสัญญาณรบกวนและเดินสายได้ไกล ส่วน 0-10V เป็นสัญญาณแรงดันที่อ่อนไหวต่อแรงดันตกและสัญญาณรบกวน จึงเหมาะกับระยะใกล้

ทำไม 4-20mA ถึงเริ่มที่ 4mA ไม่ใช่ 0?
เพราะใช้ 4mA เป็น "ศูนย์ที่มีไฟ" (Live Zero) ทำให้แยกได้ว่าหากอ่านได้ 0mA คือสายขาดหรือเซนเซอร์เสีย ไม่ใช่ค่าจริงเป็นศูนย์

RS485 (Modbus) ดีกว่าสัญญาณอนาล็อกไหม?
ขึ้นอยู่กับงาน RS485 เด่นเรื่องส่งหลายค่า/ต่อหลายอุปกรณ์ในสายเดียวและเชื่อมระบบดิจิทัลได้ดี ส่วนอนาล็อกเรียบง่ายกว่าและเหมาะกับเซนเซอร์ค่าเดียว ในงานจริงมักใช้ร่วมกันตามความเหมาะสม
