มอนิเตอร์คุณภาพสารหล่อเย็น BESS สำหรับระบบกักเก็บพลังงานแบบ Liquid Cooling
มอนิเตอร์คุณภาพสารหล่อเย็น BESS ระบบกักเก็บพลังงานแบตเตอรี่แบบ Liquid Cooling ด้วยเซนเซอร์ EC pH ความขุ่น และ ORP
ระบบกักเก็บพลังงานแบตเตอรี่ BESS (Battery Energy Storage System) รุ่นใหม่จำนวนมากใช้ Liquid Cooling ดึงความร้อนออกจากโมดูลแบตเตอรี่ ผู้ดูแลระบบส่วนใหญ่เฝ้าดูอุณหภูมิ แรงดัน และอัตราการไหลของน้ำหล่อเย็นอยู่แล้ว แต่สิ่งที่มักถูกมองข้ามคือ สภาพของสารหล่อเย็นเอง ซึ่งเปลี่ยนแปลงได้อย่างช้า ๆ ตลอดอายุการใช้งาน บทความนี้อธิบายว่า การมอนิเตอร์คุณภาพสารหล่อเย็น BESS ควรวัดอะไร ทำไม และติดตั้งเซนเซอร์อย่างไรให้ได้ข้อมูลที่เชื่อถือได้
ต้องวัดคุณภาพสารหล่อเย็น BESS อย่างไร? (คำตอบสั้น)
การดูแลสารหล่อเย็นใน BESS ต้องยึดตามข้อกำหนดของผู้ผลิต BESS และสารหล่อเย็นที่ได้รับอนุมัติเป็นหลัก สำหรับการวัดแบบออนไลน์ ค่าการนำไฟฟ้า (EC) และค่า pH ให้ข้อมูลแนวโน้มทางเคมีที่มีประโยชน์มาก ความขุ่น (Turbidity) ช่วยติดตามความสะอาดของสารหล่อเย็น ส่วน ORP ใช้เฉพาะบางโครงการที่ต้องการ ทั้งนี้ไม่มีค่าเกณฑ์เดียวที่ใช้ได้กับทุกระบบ
ระบบ Liquid Cooling ใน BESS ทำงานอย่างไร?
เซลล์แบตเตอรี่ร้อนขึ้นทุกครั้งที่ชาร์จและคายประจุ ความร้อนที่สะสมเร่งการเสื่อมของแบตเตอรี่และเพิ่มความเสี่ยงด้านความปลอดภัย ระบบ Liquid Cooling ทำหน้าที่พาความร้อนออกไปผ่านวงจรน้ำหล่อเย็นแบบปิด รายละเอียดต่างกันไปตามผู้ผลิต แต่หลักการพื้นฐานมี 4 ส่วน
ระบบปิดแล้ว ทำไมสารหล่อเย็นยังเปลี่ยนสภาพได้?
วงจรแบบปิดช่วยลดการปนเปื้อนจากภายนอกได้มาก แต่สารหล่อเย็นยังเปลี่ยนแปลงได้จาก 4 สาเหตุหลัก คู่มือบำรุงรักษา BESS แบบ Liquid Cooling หลายรายจึงกำหนดให้ตรวจค่า pH ค่าการนำไฟฟ้า ความเข้มข้น ความสะอาด และตะกอนเป็นระยะ
การใช้งานต่อเนื่องและรอบร้อน-เย็นซ้ำ ๆ ทำให้สภาพสารหล่อเย็นค่อย ๆ เปลี่ยน
เติมน้ำหรือสารหล่อเย็นที่ไม่ตรงสเปก หรือผสมต่างยี่ห้อ ทำให้เคมีเปลี่ยน
สารหล่อเย็นสัมผัสโลหะ ซีล และวัสดุอื่นในระบบตลอดเวลา
เศษจากการติดตั้ง ตะกอนที่ตกผลึก หรือผลจากการกัดกร่อนไหลเวียนในระบบ
4 พารามิเตอร์สำหรับมอนิเตอร์สารหล่อเย็น BESS
เซนเซอร์แต่ละชนิดให้ข้อมูลคนละมุม ควรเลือกตามความต้องการของโครงการ ไม่จำเป็นต้องติดครบทั้ง 4 ตัว
| พารามิเตอร์ | บอกอะไร | ความสำคัญใน BESS |
|---|---|---|
| ค่าการนำไฟฟ้า (EC) | ปริมาณไอออนที่ละลายอยู่ | สูง เมื่อโครงการกำหนด |
| pH | ความเป็นกรด-ด่าง และการเปลี่ยนแปลงทางเคมี | สูง ใช้ติดตามแนวโน้มและวางแผนบำรุงรักษา |
| ความขุ่น (Turbidity) | สิ่งปนเปื้อนแขวนลอย ความใส | เสริม ติดตามความสะอาด |
| ORP | สภาวะออกซิเดชัน-รีดักชัน | เฉพาะโครงการ |

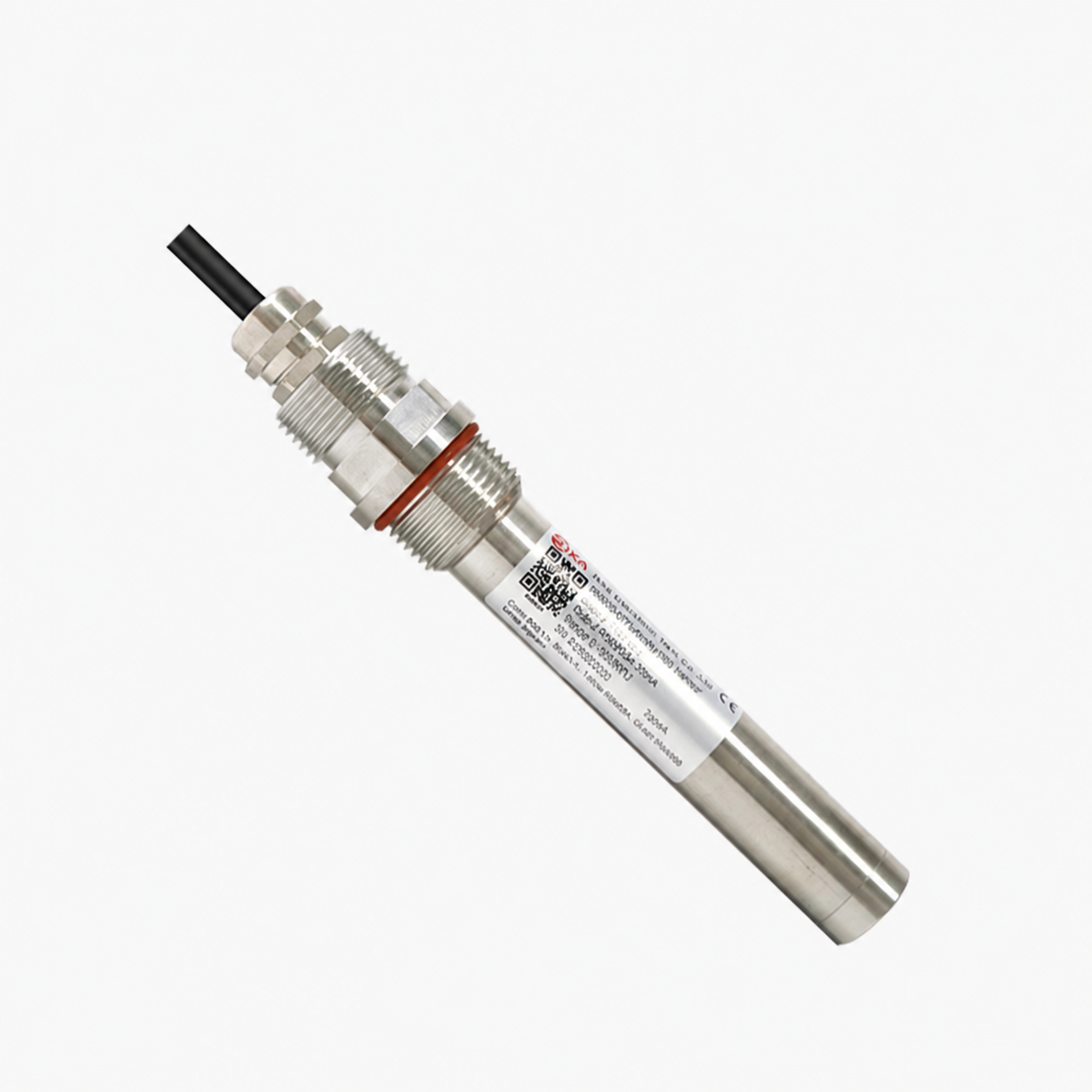

1. ค่าการนำไฟฟ้า (Conductivity) ของสารหล่อเย็น
ค่า EC สูงขึ้นหรือต่ำลงตามปริมาณไอออนที่ละลายในสารหล่อเย็น การเปลี่ยนแปลงที่ชัดเจนเป็นสัญญาณว่าสารหล่อเย็นไม่ได้อยู่ในสภาพเดิมเหมือนตอนเริ่มเดินระบบ สาเหตุอาจมาจากการปนเปื้อน การเติมสารผิดชนิด การเสื่อมตามอายุ ความเข้มข้นที่เปลี่ยนไป หรือปฏิกิริยากับวัสดุในระบบ และไม่ใช่ว่าค่า EC ยิ่งต่ำยิ่งดี ช่วงที่ถูกต้องขึ้นกับสูตรสารหล่อเย็นและการออกแบบ BESS
Type A แบบ 2 ขั้ว ช่วงวัด 020 / 0200 / 02000 μS/cm Type B แบบ 4 ขั้ว ช่วงวัด 05000 / 010000 μS/cm เอาต์พุต 420mA + RS485 ใช้กับน้ำ DI, PG25, EG25
2. ค่า pH ของสารหล่อเย็น
สารหล่อเย็นสำเร็จรูปและสารยับยั้งการกัดกร่อน (Inhibitor) ถูกออกแบบให้ทำงานในช่วง pH ที่กำหนด เมื่อค่า pH เริ่มเคลื่อนออกจากช่วงปกติ จึงเป็นสัญญาณว่าเคมีของสารหล่อเย็นอาจเปลี่ยนไปและควรตรวจสอบเพิ่มเติม ข้อควรรู้คือ pH 7 ไม่ใช่เป้าหมายที่ถูกต้องเสมอไป สารหล่อเย็นหลายสูตรออกแบบให้ทำงานที่ค่า pH สูงกว่ากลางเล็กน้อย จึงต้องยึดค่าจากสเปกสารหล่อเย็นจริง
ช่วงวัด 014 pH ความแม่นยำ ±0.1 pH ที่ 25°C ความละเอียด 0.01 pH เอาต์พุต 420mA + RS485 ใช้กับน้ำ DI, PG25, EG25
3. ความขุ่น (Turbidity) ของสารหล่อเย็น
ความขุ่นให้ข้อมูลต่างจาก pH และ EC เพราะวัดจากการกระเจิงแสงของอนุภาคแขวนลอย เช่น เศษจากการติดตั้ง ตะกอน หรือผลจากการกัดกร่อน จึงใช้เป็นตัวชี้แนวโน้มความสะอาดของสารหล่อเย็น อย่างไรก็ตาม ความขุ่นไม่ได้บอกแหล่งที่มาของสิ่งปนเปื้อน และไม่ได้วัดอัตราการกัดกร่อนโดยตรง ข้อกำหนดของ BESS ส่วนใหญ่ระบุเรื่องความสะอาดหรือตะกอนโดยไม่ได้บังคับให้ใช้เซนเซอร์ความขุ่นแบบออนไลน์ จึงควรมองเป็นการวัดเสริม
หลักการ Nephelometric 90° ช่วงวัด 010 / 0100 NTU หน้าต่างแซฟไฟร์ เอาต์พุต 420mA + RS485 ใช้กับน้ำ DI, PG25, EG25
4. ORP ของสารหล่อเย็น
ORP บอกสภาวะออกซิเดชัน-รีดักชันของสารหล่อเย็น ให้ข้อมูลเคมีเพิ่มเติมได้ แต่ ไม่ใช่ข้อกำหนดมาตรฐานของ BESS ทุกระบบ ควรใช้เมื่อแผนการจัดการสารหล่อเย็นของโครงการนั้นต้องการโดยเฉพาะ อ่านพื้นฐานเพิ่มเติมได้ในบทความ ORP คืออะไร? ต่างจาก pH อย่างไร
ช่วงวัด 1500 ถึง +1500 mV ความแม่นยำ ±1 mV เอาต์พุต 420mA + RS485 ใช้กับน้ำ DI, PG25, EG25
หมายเหตุเรื่องความเข้ากันได้: สเปกเซนเซอร์ระบุการใช้งานกับน้ำ DI, PG25 (โพรพิลีนไกลคอล 25%) และ EG25 (เอทิลีนไกลคอล 25%) แต่สารหล่อเย็นเชิงพาณิชย์มักมีสารเติมแต่งอื่น ควรยืนยันความเข้ากันได้ของวัสดุกับสูตรสารหล่อเย็นจริงก่อนเลือกเซนเซอร์
ดูแนวโน้มดีกว่าดูค่าครั้งเดียว: แนวทาง 5 ขั้นตอน
สารหล่อเย็นเปลี่ยนสภาพอย่างช้า ๆ การอ่านค่าครั้งเดียวจึงบอกได้น้อย สิ่งที่มีค่ากว่าคือการดูว่าค่าแต่ละตัว เคลื่อนออกจากค่าตั้งต้น (Baseline) หรือไม่ แนวทางนี้น่าเชื่อถือกว่าการใช้เกณฑ์แจ้งเตือนตัวเดียวกับ BESS ทุกยี่ห้อ
| 1 | ยืนยันสเปก ตรวจข้อกำหนดของผู้ผลิต BESS และสารหล่อเย็นที่ได้รับอนุมัติ |
| 2 | บันทึกค่าตั้งต้น เก็บค่าที่คงที่หลังเดินระบบหล่อเย็นเสร็จ (Commissioning) |
| 3 | ติดตามแนวโน้ม วัดพารามิเตอร์ที่เลือกอย่างต่อเนื่องตลอดการใช้งาน |
| 4 | ยืนยันความผิดปกติ ตรวจว่าค่าที่เปลี่ยนเป็นของจริงและเกิดซ้ำ ไม่ใช่ความคลาดเคลื่อนของเซนเซอร์ |
| 5 | หาสาเหตุ ตรวจประวัติการบำรุงรักษา และส่งวิเคราะห์ในห้องแล็บเมื่อจำเป็น |
ติดตั้งเซนเซอร์สารหล่อเย็นตรงไหนดี?
จุดวัดต้องมีสารหล่อเย็นที่เป็นตัวแทนของทั้งระบบไหลผ่าน และเข้าถึงเพื่อตรวจสอบได้ง่าย สเปกเซนเซอร์ Liquid Cooling ของ RIKA แนะนำให้ติดตั้งบน ท่อบายพาส (Bypass) เพื่อถอดตรวจและบำรุงรักษาได้โดยไม่ต้องหยุดระบบหลัก
| ตำแหน่ง | คำแนะนำ |
|---|---|
| จุดที่น้ำไหลสม่ำเสมอ | แนะนำ ไม่มีความปั่นป่วนชัดเจน |
| ท่อแนวตั้งที่น้ำไหลขึ้น | แนะนำที่สุด เมื่อทำได้ |
| ท่อแนวนอน | ใช้ได้ หากเป็นไปตามข้อกำหนดของเซนเซอร์ |
| จุดสูงที่ฟองอากาศสะสม | หลีกเลี่ยง |
| จุดต่ำที่ตะกอนสะสม | หลีกเลี่ยง |
| ท่อแนวตั้งที่น้ำไหลลง | หลีกเลี่ยง เกิดฟองอากาศแยกตัว |
| หลังจุดลดแรงดันมาก | หลีกเลี่ยง แรงดันลดทำให้เกิดฟอง |
เซนเซอร์ pH ต้องไม่มีฟองอากาศค้างที่หัววัด และติดตั้งตามทิศทางที่ผู้ผลิตกำหนด เพื่อให้อิเล็กโทรดแก้วสัมผัสสารหล่อเย็นตลอดเวลา ส่วน เซนเซอร์ความขุ่น ซึ่งวัดด้วยแสง ได้รับผลจากฟองอากาศและการสะท้อนจากผนังท่อ จึงต้องเว้นระยะห่างจากผนังและหันช่องแสงตามสเปกของรุ่น RK500-07LC
เซนเซอร์ออนไลน์ใช้แทนการตรวจในห้องแล็บได้ไหม?
ไม่ได้ ทั้งสองวิธีทำงานเสริมกัน
เซนเซอร์ออนไลน์
เห็นแนวโน้มต่อเนื่อง จับการเปลี่ยนแปลงทั้งแบบค่อยเป็นค่อยไปและแบบฉับพลันได้ทันที
การวิเคราะห์ในห้องแล็บ
ยืนยันรายละเอียดที่เซนเซอร์ออนไลน์วัดไม่ได้ เช่น ความเข้มข้นไกลคอล สภาพสารยับยั้งการกัดกร่อน ไอออนหรือโลหะเฉพาะตัว
เชื่อมเซนเซอร์สารหล่อเย็นเข้าระบบ Monitoring
เซนเซอร์ Liquid Cooling ของ RIKA ส่งสัญญาณทั้ง 420mA และ RS485 พร้อมกัน จึงต่อเข้าตัวควบคุมระบบทำความเย็น PLC หรือระบบเก็บข้อมูลได้ สำหรับโครงการที่ต้องการดูข้อมูลจากระยะไกล IoT Edge Gateway หรือ FlowPLC ของ E-POWER อ่านค่าผ่าน Modbus-RTU บันทึกค่าตั้งต้นและแนวโน้มย้อนหลัง แสดงผลบน Dashboard แจ้งเตือนผ่าน LINE หรือ Telegram เมื่อค่าเคลื่อนออกจาก Baseline และส่งต่อเข้า EMS หรือ SCADA ของโครงการ Solar + Storage ผ่าน Modbus TCP หรือ MQTT ได้
คำถามที่พบบ่อย (FAQ)
BESS ทุกระบบต้องวัดพารามิเตอร์สารหล่อเย็นเหมือนกันไหม?
ไม่ ขึ้นกับผู้ผลิต BESS สารหล่อเย็นที่ได้รับอนุมัติ วัสดุในระบบ และแผนบำรุงรักษา
มีค่า EC มาตรฐานเดียวสำหรับสารหล่อเย็น BESS ไหม?
ไม่มี ต้องใช้ช่วงค่าที่กำหนดสำหรับสารหล่อเย็นและ BESS รุ่นนั้นจริง
ค่า pH ของสารหล่อเย็นควรเป็น 7 ใช่ไหม?
ไม่เสมอไป สารหล่อเย็นสำเร็จรูปหลายสูตรออกแบบให้ทำงานที่ pH สูงกว่ากลาง ให้ยึดตามสเปกสารหล่อเย็นที่ได้รับอนุมัติ
ความขุ่นที่สูงขึ้นแปลว่ามีการกัดกร่อนใช่ไหม?
ไม่แน่นอน ผลจากการกัดกร่อนอาจทำให้ความขุ่นเพิ่ม แต่ความขุ่นไม่ได้บอกแหล่งที่มาหรืออัตราการกัดกร่อนโดยตรง
ใช้เซนเซอร์เหล่านี้ในโครงการ Solar + Storage ได้ไหม?
ได้ในส่วนของ BESS ที่ใช้ Liquid Cooling หากสารหล่อเย็น สภาพการใช้งาน และวัสดุเข้ากันได้ แต่ไม่ได้ใช้วัดแผงโซลาร์เซลล์โดยตรง
ต้องการระบบมอนิเตอร์สารหล่อเย็นสำหรับ BESS?
ทีมวิศวกร E-POWER พร้อมช่วยเลือกเซนเซอร์ให้เข้ากับสารหล่อเย็นจริง ออกแบบจุดติดตั้งบนท่อบายพาส และเชื่อมข้อมูลเข้าระบบ EMS, SCADA หรือ Dashboard ของโครงการ
