โหลดเซลล์ (Load Cell) คือเซนเซอร์ที่แปลงน้ำหนักหรือแรงให้เป็นสัญญาณไฟฟ้า เป็นหัวใจของเครื่องชั่งทุกชนิด ตั้งแต่ตาชั่งในร้านค้าไปจนถึงระบบชั่งไซโลในโรงงาน บทความนี้อธิบายหลักการทำงานของโหลดเซลล์ ประเภทที่ใช้ในงานอุตสาหกรรม วิธีเลือกพิกัด และวิธีส่งค่าน้ำหนักเข้า PLC และระบบ IoT
โหลดเซลล์ คืออะไร
โหลดเซลล์คือเซนเซอร์วัดน้ำหนักและแรง ภายในมีโลหะรับแรงที่ติด สเตรนเกจ (Strain Gauge) ไว้ เมื่อมีน้ำหนักกด โลหะจะยืดหรือหดเล็กน้อย ทำให้ความต้านทานของสเตรนเกจเปลี่ยน วงจรวีทสโตนบริดจ์จะแปลงการเปลี่ยนแปลงนี้เป็นสัญญาณไฟฟ้าระดับมิลลิโวลต์ ซึ่งแปรผันตามน้ำหนักที่กระทำ
โหลดเซลล์ ทำงานอย่างไร
ภายใน Load Cell แบบสเตรนเกจ ซึ่งเป็นแบบที่ใช้มากที่สุดในงานอุตสาหกรรม มีโครงโลหะที่ออกแบบให้เสียรูปเพียงเล็กน้อยเมื่อรับแรง บนโครงโลหะนี้ติดสเตรนเกจ 4 ตัว ต่อกันเป็นวงจรวีทสโตนบริดจ์ (Wheatstone Bridge) เมื่อจ่ายแรงดันกระตุ้น (Excitation) เข้าวงจร เช่น 510 VDC เซนเซอร์จะให้สัญญาณขาออกเป็นมิลลิโวลต์ที่เพิ่มขึ้นตามน้ำหนัก

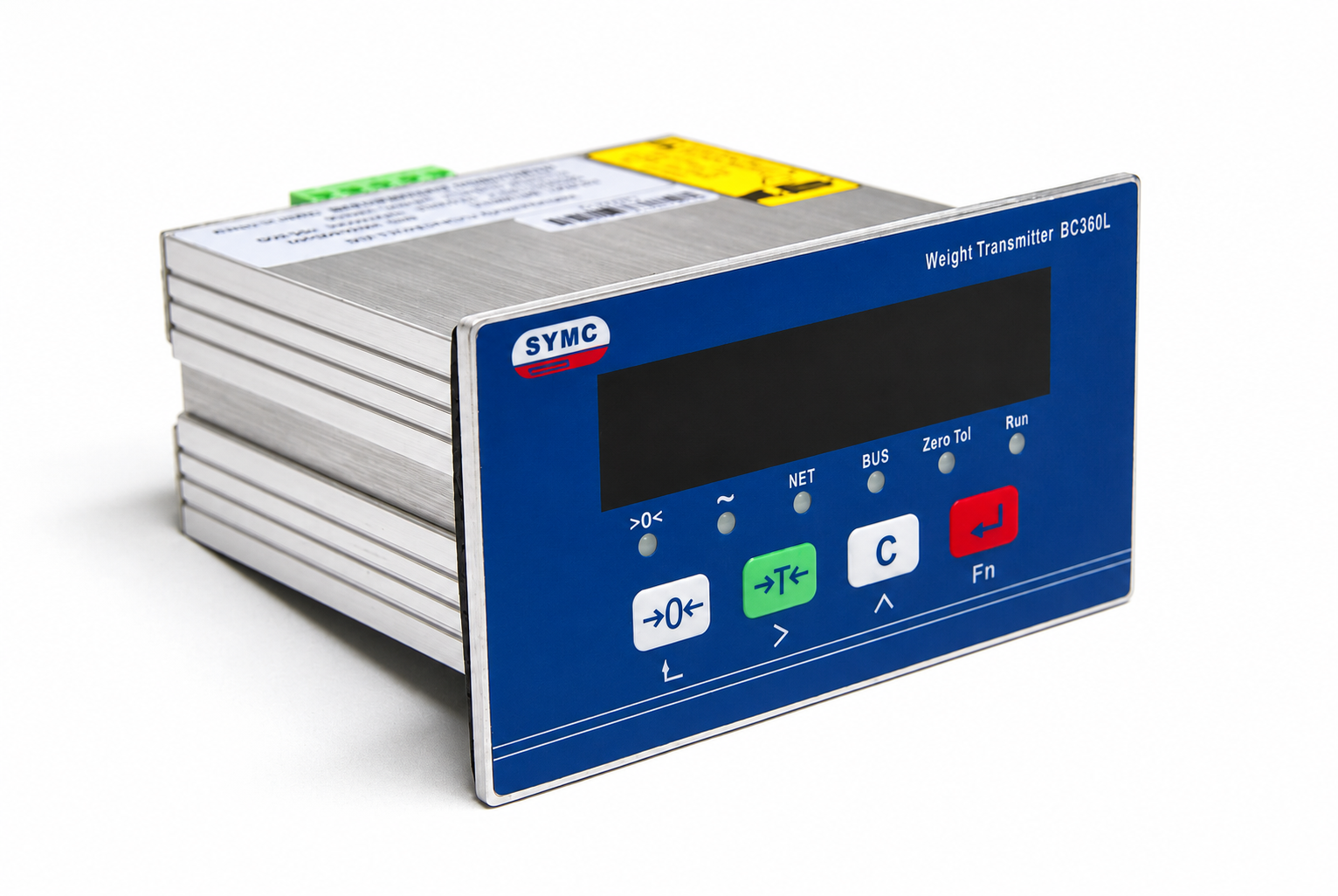

ค่าที่บอกความไวของโหลดเซลล์คือ mV/V เช่น 2 mV/V หมายความว่า เมื่อจ่ายไฟกระตุ้น 10 V และรับน้ำหนักเต็มพิกัด เซนเซอร์จะให้สัญญาณ 20 mV สัญญาณระดับนี้เล็กมาก จึงต้องใช้อุปกรณ์ขยายสัญญาณ เช่น หน้าจอแสดงผลน้ำหนัก (Weighing Indicator) หรือทรานสมิตเตอร์ Load Cell ก่อนส่งต่อให้ระบบควบคุม
ประเภทของ โหลดเซลล์ ที่ใช้ในงานอุตสาหกรรม
โหลดเซลล์แต่ละประเภทออกแบบมาให้รับแรงในทิศทางและรูปแบบการติดตั้งต่างกัน การเลือกประเภทให้ตรงกับงานสำคัญพอ ๆ กับการเลือกพิกัด
| ประเภท Load Cell | ลักษณะการรับแรง | งานที่เหมาะ |
|---|---|---|
| Single Point | รับน้ำหนักจากแท่นชั่งแผ่นเดียว วางของตรงไหนก็อ่านค่าได้ใกล้เคียงกัน | ตาชั่งดิจิทัล เครื่องชั่งตั้งโต๊ะ เครื่องบรรจุ |
| Shear Beam | คานยึดปลายด้านหนึ่ง รับแรงกดที่ปลายอีกด้าน | เครื่องชั่งพื้น (Floor Scale) ถังขนาดกลาง |
| S-Type | รูปตัว S รับได้ทั้งแรงดึงและแรงกด | ชั่งแบบแขวน ถังแขวน ทดสอบแรงดึง |
| Compression / Canister | ทรงกระบอก รับแรงกดในแนวดิ่งได้สูงมาก | เครื่องชั่งรถบรรทุก ไซโล ถังขนาดใหญ่ |
| Double Ended Shear Beam | ยึดสองปลาย รับแรงตรงกลาง ทนแรงด้านข้างได้ดี | เครื่องชั่งรถบรรทุก ถังผสม เครื่องชั่งปศุสัตว์ |
วิธีเลือกพิกัดโหลดเซลล์ให้เหมาะกับงาน
ความผิดพลาดที่พบบ่อยที่สุดคือการเลือกพิกัดโหลดเซลล์ไม่เหมาะ ถ้าพิกัดเล็กเกินไป ตัววัดจะรับน้ำหนักเกินจนเสียหาย ถ้าพิกัดใหญ่เกินไป ความละเอียดในการชั่งจะลดลง วิธีคำนวณเบื้องต้นมีดังนี้
สูตรคำนวณพิกัดโหลดเซลล์ต่อตัว
พิกัดต่อตัว = (น้ำหนักภาชนะเปล่า + น้ำหนักบรรจุสูงสุด) ÷ จำนวน Load Cell × ค่าเผื่อความปลอดภัย
ตัวอย่าง: ถังเปล่าหนัก 500 kg บรรจุสูงสุด 2,000 kg รองรับด้วย Load Cell 4 ตัว ใช้ค่าเผื่อ 1.5 เท่า จะได้ (500 + 2,000) ÷ 4 × 1.5 = 937.5 kg จึงควรเลือกโหลดเซลล์พิกัด 1,000 kg จำนวน 4 ตัว ค่าเผื่อที่เหมาะสมขึ้นกับแรงกระแทก การสั่นสะเทือน และแรงลมของหน้างาน
สเปกโหลดเซลล์ที่ควรตรวจสอบก่อนซื้อ
ระดับความแม่นยำ (Accuracy Class)
โหลดเซลล์สำหรับเครื่องชั่งที่ใช้ซื้อขายมักอ้างอิงมาตรฐาน OIML R60 เช่น Class C3 ส่วนงานควบคุมกระบวนการในโรงงานที่ไม่ใช้ซื้อขายอาจใช้ระดับความแม่นยำที่ต่ำกว่าได้ ช่วยลดต้นทุน
วัสดุและมาตรฐานกันน้ำ
โหลดเซลล์สแตนเลสพร้อมมาตรฐาน IP67 หรือ IP68 เหมาะกับโรงงานอาหารที่ต้องล้างด้วยน้ำบ่อย ส่วนรุ่นเหล็กกล้าชุบผิวเหมาะกับงานในร่มที่แห้ง
จำนวนสายสัญญาณ 4 สาย หรือ 6 สาย
รุ่น 6 สายมีสาย Sense เพิ่ม 2 เส้น ใช้ชดเชยแรงดันตกในสายที่ยาว เหมาะกับงานที่เดินสายไกลจากจุดชั่งไปถึงตู้ควบคุม แบบ 4 สายเหมาะกับงานที่สายสั้นและไม่ต้องการความแม่นยำสูงมาก
ต่อโหลดเซลล์เข้า PLC และระบบ IoT อย่างไร
สัญญาณมิลลิโวลต์จากโหลดเซลล์ไม่สามารถต่อเข้า PLC ได้โดยตรง ต้องผ่านอุปกรณ์แปลงสัญญาณก่อน ระบบชั่งน้ำหนักอัตโนมัติในโรงงานจึงมีลำดับการต่อดังนี้
ติดตั้งใต้ขาถัง ใต้แท่นชั่ง หรือแขวนกับโครงสร้าง ตามประเภทที่เลือก
รวมสัญญาณจาก Load Cell หลายตัวให้เป็นสัญญาณเดียว และปรับสมดุลมุม (Corner Adjustment) ให้ทุกจุดอ่านค่าเท่ากัน
ขยายสัญญาณมิลลิโวลต์ แล้วแปลงเป็นสัญญาณมาตรฐาน 4-20 mA, 0-10 V หรือ RS485 Modbus RTU
รับค่าน้ำหนักมาควบคุมกระบวนการ เช่น สั่งปิดวาล์วเมื่อเติมวัตถุดิบครบตามสูตร หรือหยุดสายพานเมื่อบรรจุถึงน้ำหนักที่กำหนด
ส่งค่าน้ำหนักขึ้น Dashboard ออนไลน์ ดูปริมาณวัตถุดิบคงเหลือในไซโลจากมือถือ บันทึกข้อมูลย้อนหลัง และแจ้งเตือนเมื่อถึงจุดสั่งซื้อ
ตัวอย่างการใช้งานโหลดเซลล์ในโรงงานและฟาร์ม
ชั่งน้ำหนักไซโลและถังเก็บ
ใช้โหลดเซลล์ใต้ขาไซโลวัดปริมาณอาหารสัตว์ ธัญพืช หรือของเหลวคงเหลือ แม่นยำกว่าการวัดระดับ เพราะไม่ขึ้นกับรูปทรงการกองของวัตถุดิบ
ระบบผสมตามสูตร (Batching)
PLC อ่านค่าน้ำหนักจาก Load Cell แล้วเติมวัตถุดิบแต่ละชนิดตามสูตรทีละรายการโดยอัตโนมัติ
เครื่องบรรจุและสายพาน
ตรวจน้ำหนักสินค้าระหว่างบรรจุ คัดแยกถุงที่น้ำหนักขาดหรือเกินออกจากสายการผลิต
ปัญหาที่พบบ่อยของโหลดเซลล์และวิธีป้องกัน
ค่าน้ำหนักลอยหรือไม่กลับศูนย์ มักเกิดจากความชื้นเข้าสายหรือตัวเซนเซอร์ ควรเลือกรุ่นที่มีมาตรฐานกันน้ำเหมาะกับหน้างาน และไม่ตัดหรือต่อสาย Load Cell เองโดยไม่จำเป็น
ค่าเพี้ยนเมื่อมีแรงด้านข้าง เกิดจากท่อหรือโครงสร้างที่ยึดติดกับถังชั่งไปดันหรือดึงถัง ควรใช้ข้อต่ออ่อน (Flexible Joint) กับท่อที่เข้าออกถัง และใช้ชุดติดตั้ง (Mounting Kit) ที่ออกแบบสำหรับ Load Cell รุ่นนั้น
โหลดเซลล์เสียหายจากแรงกระแทก เกิดจากการทิ้งของหนักลงบนแท่นชั่ง ควรเผื่อพิกัดให้เพียงพอและติดตั้งตัวกันน้ำหนักเกิน (Overload Stop)
เสียหายจากงานเชื่อม ห้ามเชื่อมไฟฟ้าบนโครงสร้างที่ติดตั้ง Load Cell อยู่ เพราะกระแสเชื่อมอาจไหลผ่านและทำลายสเตรนเกจ ควรถอดเซนเซอร์ออกหรือต่อสายดินข้ามจุดติดตั้งก่อนเชื่อม
การคาลิเบรตระบบโหลดเซลล์
หลังติดตั้งเสร็จ ต้องคาลิเบรตระบบชั่งทั้งชุดอย่างน้อย 2 จุด คือ จุดศูนย์ (Zero) เมื่อไม่มีน้ำหนัก และจุดช่วงวัด (Span) ด้วยตุ้มน้ำหนักมาตรฐานที่ทราบค่า ควรใช้ตุ้มน้ำหนักให้ใกล้เคียงน้ำหนักใช้งานจริงมากที่สุด และตรวจซ้ำตามรอบที่กำหนด โดยเฉพาะเครื่องชั่งที่ใช้ซื้อขาย ซึ่งต้องผ่านการตรวจรับรองตามกฎหมายชั่งตวงวัด
คำถามที่พบบ่อยเกี่ยวกับโหลดเซลล์
โหลดเซลล์มีหน้าที่อะไร
โหลดเซลล์ทำหน้าที่แปลงน้ำหนักหรือแรงให้เป็นสัญญาณไฟฟ้า เพื่อให้เครื่องชั่ง PLC หรือระบบควบคุมนำค่าไปแสดงผลและสั่งงานต่อได้
โหลดเซลล์ต่อเข้า PLC โดยตรงได้ไหม
โดยทั่วไปไม่ได้ เพราะสัญญาณเป็นมิลลิโวลต์ ต้องผ่านทรานสมิตเตอร์หรือหน้าจอแสดงผลน้ำหนักที่แปลงเป็น 4-20 mA หรือ RS485 Modbus ก่อน ยกเว้น PLC บางรุ่นที่มีโมดูลรับ Load Cell โดยเฉพาะ
ถังหนึ่งใบต้องใช้โหลดเซลล์กี่ตัว
ขึ้นกับจำนวนขาของถัง ถังที่มี 3 หรือ 4 ขามักใช้ Load Cell ตามจำนวนขา ถังขนาดเล็กที่แขวนได้อาจใช้โหลดเซลล์แบบ S-Type เพียงตัวเดียว
โหลดเซลล์มีอายุการใช้งานนานแค่ไหน
หากเลือกพิกัดเหมาะสมและไม่รับน้ำหนักเกิน ไม่โดนความชื้น และไม่ถูกกระแทก โหลดเซลล์ใช้งานได้หลายปี ปัจจัยที่ทำให้เสียก่อนเวลาส่วนใหญ่คือน้ำเข้า แรงกระแทก และงานเชื่อมใกล้จุดติดตั้ง
ต้องการระบบชั่งน้ำหนักอัตโนมัติด้วยโหลดเซลล์
E-Power ออกแบบระบบครบวงจร ตั้งแต่เลือกโหลดเซลล์และทรานสมิตเตอร์ ตู้ควบคุม PLC/HMI ไปจนถึงเชื่อมต่อ Dashboard IoT สำหรับดูปริมาณวัตถุดิบในไซโลและถังเก็บแบบ Real-time
