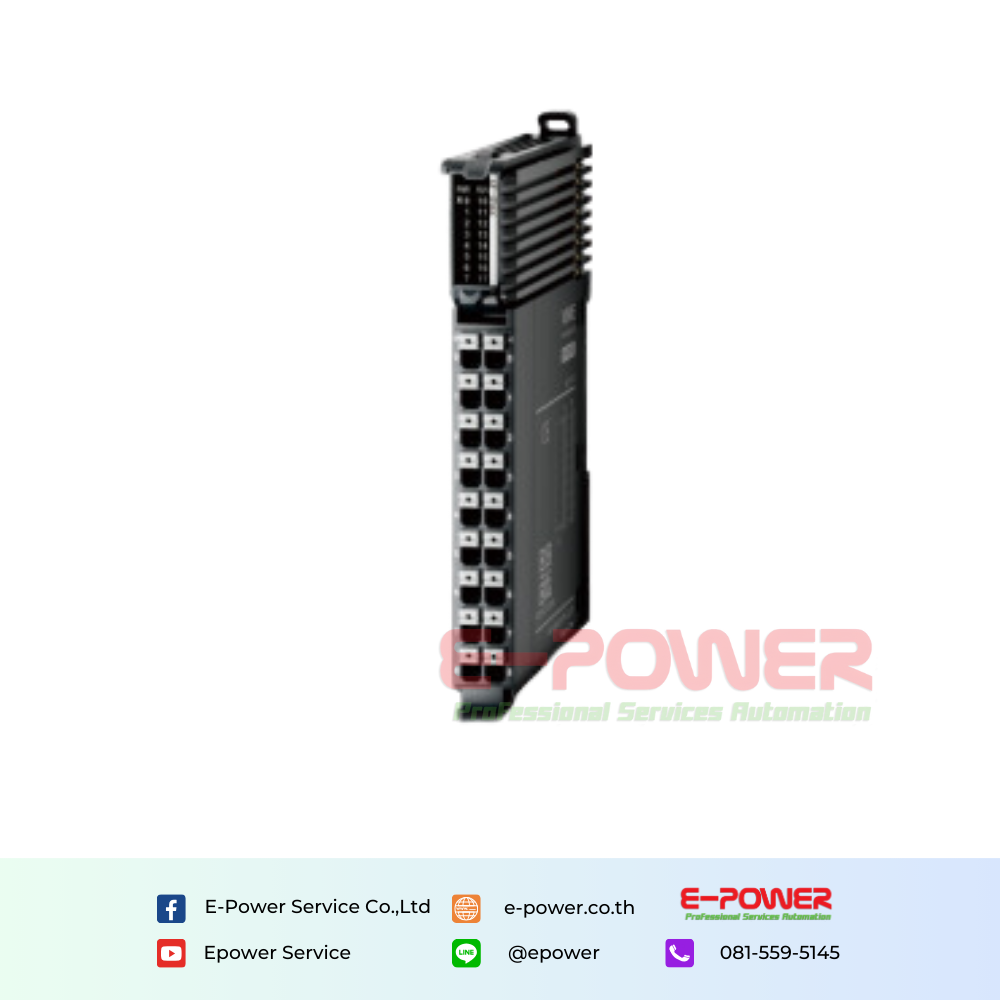

XF-E4AD


Product description

XF Series Blade IO System



XF-E4AD

Ordinary digital output module



Product Features

  1. 4 channel analog input
  2. Channel conversion speed 60us/channel
  3. 16 bit resolution
  4. Maximum 0.2% error
  5. Current and voltage bipolar input
  6. 12mm width design







Product specification

ProjectSpecification
Input channel
4
Analog input range (rated)VoltageInput range0V-5V (0-64000)
0V~ 10V (0-64000)
-5V-5V (-32000-32000)
-10V-10V (-32000-32000)
IV-5V (12800-64000)
CurrentInput range0mA~20mA (0-32000)
4mA-20mA (12800-64000)
-20mA~20mA (-32000-32000)
Conversion Speed60US/CH
Resolution ratio1/64000 (16Bit)
Module power supplyRated inputDC24VÂą10%, 150mA
ProtectReverse polarity protection
ErrorOrdinary temperature 25°C¹5°C¹0.1% (25¹5°C)
Full temperature end -20~55°C¹0.2%
IsolateChannel non isolated, power isolated
