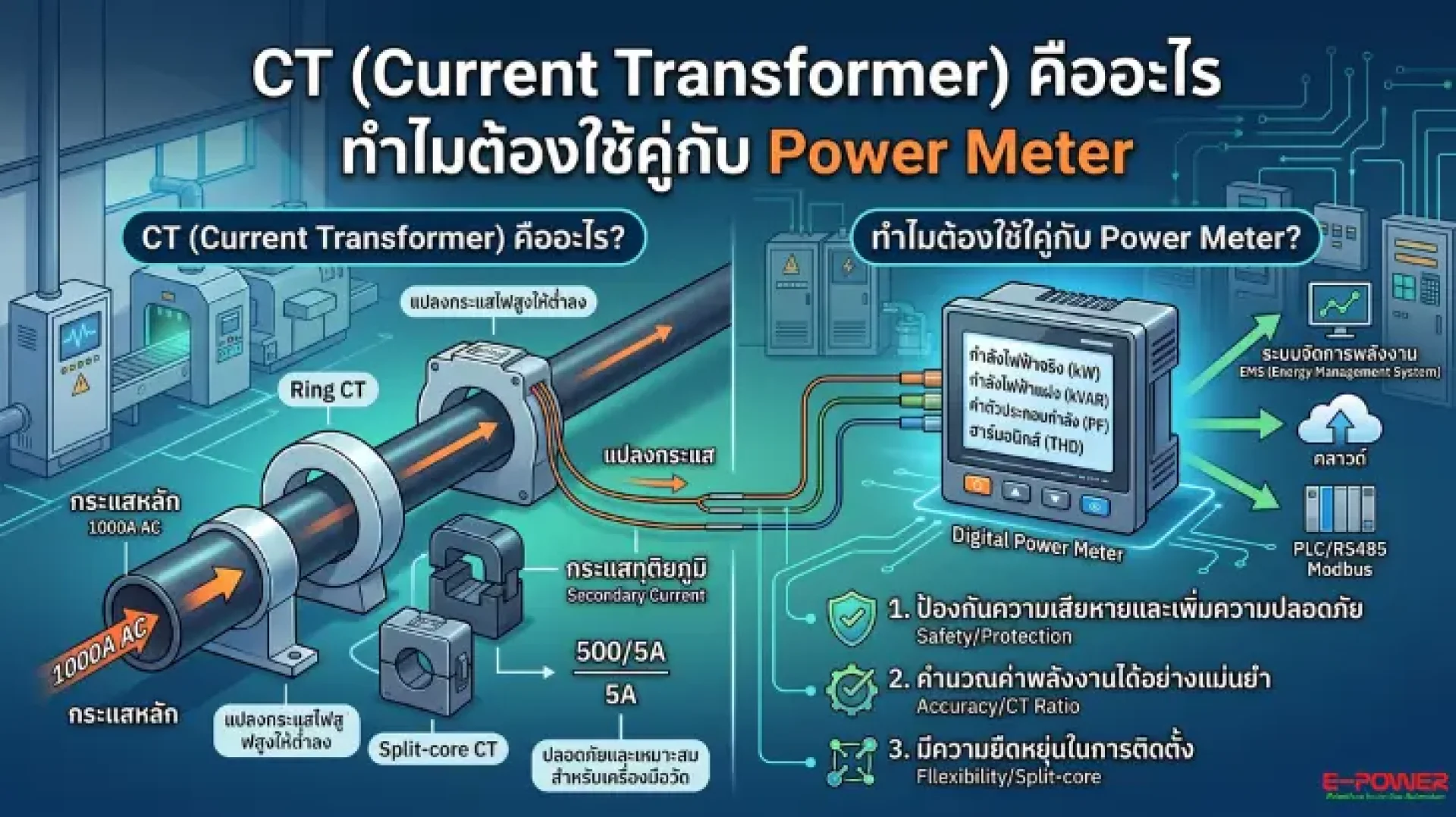

CT (Current Transformer) คืออะไร? ทำไมต้องใช้คู่กับ Power Meter ในระบบไฟฟ้าโรงงาน

CT (Current Transformer) และ Power Meter เป็นสองอุปกรณ์สำคัญที่ต้องทำงานร่วมกันเป็นคู่หูในระบบการจัดการพลังงาน (Energy Management) ของโรงงานอุตสาหกรรมและอาคารขนาดใหญ่ ในทางวิศวกรรมไฟฟ้า การตรวจวัดปริมาณการใช้ไฟฟ้าหรือกระแสไฟฟ้าระดับหลายร้อยหรือหลายพันแอมป์จากสายเมนหลัก ไม่สามารถนำสายไฟเหล่านั้นมาต่อเข้ากับหน้าจอมิเตอร์โดยตรงได้เนื่องจากกระแสไฟฟ้าที่สูงเกินไปจะทำให้เครื่องมือวัดพังเสียหายทันที

คำถามที่วิศวกรและผู้จัดการพลังงานมักต้องการคำตอบคือ “เจ้าอุปกรณ์ทรงกลมหรือทรงเหลี่ยมที่เรียกว่า CT นี้ทำหน้าที่อะไรกันแน่ และทำไมมันถึงมีความจำเป็นอย่างยิ่งที่ต้องใช้งานควบคู่กับดิจิทัลพาวเวอร์มิเตอร์?” วันนี้ E-Power Service (epower.co.th) จะพาทุกท่านมาไขความลับของระบบวัดไฟนี้กันครับ

CT (Current Transformer) คืออะไร?

CT (Current Transformer) หรือที่ภาษาไทยเรียกว่า "หม้อแปลงกระแสไฟฟ้า" คือ อุปกรณ์ไฟฟ้าที่ทำหน้าที่แปลงกระแสไฟฟ้าสลับ (AC) ที่มีค่าสูงมากๆ ในสายไฟหลัก (Primary Current) ให้ลดลงมาอยู่ในระดับต่ำ (Secondary Current) ซึ่งเป็นระดับที่ปลอดภัยและเหมาะสมสำหรับเครื่องมือวัด โดยมาตรฐานทั่วไปจะแปลงให้เหลือเพียง 1 แอมป์ (1A) หรือ 5 แอมป์ (5A)

• ตัวอย่างการทำงาน: หากโรงงานของคุณใช้กระแสไฟฟ้ายอดพีกอยู่ที่ 500 แอมป์ การเลือกใช้ CT อัตราส่วน 500/5A จะหมายความว่า เมื่อมีกระแสไฟฟ้าไหลผ่านสายไฟหลัก 500 แอมป์ ตัว CT จะเหนี่ยวนำและแปลงกระแสส่งต่อออกไปให้เครื่องวัดเพียง 5 แอมป์เท่านั้น ทำให้ปลอดภัยต่อผู้ใช้งานและอุปกรณ์

ทำไม CT (Current Transformer) ต้องใช้คู่กับ Power Meter?

ป้องกันความเสียหายและเพิ่มความปลอดภัย (Safety & Protection)

ดิจิทัลพาวเวอร์มิเตอร์ (Digital Power Meter) ทั่วไปที่ใช้ในแผงสวิตช์บอร์ด (MDB) ถูกออกแบบมาให้รับกระแสสัญญาณอินพุตต่ำๆ (เช่น 1A หรือ 5A) การมี CT มาคั่นกลางจะช่วยลดทอนพลังงานไฟฟ้าแรงสูงให้อยู่ในระดับที่มิเตอร์รับได้ และเป็นการแยกกราวด์ระหว่างวงจรไฟฟ้าแรงสูงกับวงจรเครื่องมือวัดออกจากกัน ช่วยป้องกันอันตรายจากการลัดวงจรหรือไฟดูดแก่ผู้ปฏิบัติงาน

ช่วยให้ Power Meter คำนวณค่าพลังงานได้อย่างแม่นยำ

เมื่อ CT ส่งสัญญาณกระแสไฟฟ้าที่ลดทอนแล้ว (เช่น 5A) เข้าไปยังพาวเวอร์มิเตอร์ ตัวมิเตอร์อัจฉริยะ (เช่น แบรนด์ Acrel) จะนำค่านั้นไปคูณกลับด้วยอัตราส่วน (CT Ratio) ที่ตั้งค่าไว้ในระบบ ทำให้มิเตอร์สามารถคำนวณและแสดงผลค่าไฟฟ้าจริงทั้งหมด ไม่ว่าจะเป็น กำลังไฟฟ้าจริง (kW), กำลังไฟฟ้าแฝง (kVAR), ค่าตัวประกอบกำลัง (Power Factor) รวมถึงค่าความเพี้ยนฮาร์มอนิกส์ (THD) ได้อย่างเที่ยงตรง

มีความยืดหยุ่นในการติดตั้ง (Flexibility)

ในปัจจุบันมี CT ให้เลือกใช้หลากหลายรูปแบบ เช่น Split-core CT (แบบแกนแยก) ซึ่งสามารถแกะอ้าออกเพื่อคล้องสายไฟหลักได้ทันทีโดยไม่ต้องทำการตัดสายไฟหรือหยุดการทำงานของเครื่องจักร (Zero Downtime) ทำให้การติดตั้งระบบมอนิเตอร์พลังงานออนไลน์ร่วมกับพาวเวอร์มิเตอร์ทำได้อย่างสะดวกและรวดเร็ว

บทสรุปและการเลือกใช้งานระบบวัดไฟอัจฉริยะ

การเลือก CT (Current Transformer) จำเป็นต้องพิจารณาให้สอดคล้องกับขนาดกระแสไฟพีกของโรงงาน และต้องเลือก Class ความแม่นยำ (Accuracy Class เช่น Class 0.5 หรือ 0.2) ให้แมตช์กับ Power Meter เพื่อให้รายงานการวิเคราะห์พลังงานคลาดเคลื่อนน้อยที่สุด ซึ่งข้อมูลที่ได้จะถูกส่งผ่านโปรโตคอล RS485 Modbus-RTU เข้าสู่ระบบ PLC หรือระบบคลาวด์เพื่อวางแผนลดค่าไฟโรงงานได้อย่างมีประสิทธิภาพ
