อุปกรณ์วัดลม บนเสาวัดลม (Anemometer Tower) : เซนเซอร์วัดความเร็วลม และทิศทางลมระดับ

อุปกรณ์วัดลม (Wind Measuring Devices) ที่ติดตั้งบน เสาวัดลม (Anemometer Tower) เป็นหัวใจสำคัญในการประเมินศักยภาพพลังงานลม งานอุตุนิยมวิทยา สถานีวัดสภาพอากาศ (Weather Station) ตลอดจนระบบเกษตรแม่นยำ (Smart Agriculture) ระบบวัดลมที่สมบูรณ์จะประกอบไปด้วย เซนเซอร์วัดความเร็วลม (Anemometer), เซนเซอร์วัดทิศทางลม (Wind Vane Sensor), ซอฟต์แวร์บันทึกและประมวลผลข้อมูลลม รวมถึงเซนเซอร์วัดสภาพแวดล้อม เช่น เทอร์โมมิเตอร์ (วัดอุณหภูมิ), บารอมิเตอร์ (วัดความกดอากาศ) และไฮโกรมิเตอร์ (วัดความชื้น)

1. เซนเซอร์วัดความเร็วลม (Anemometer)

เซนเซอร์วัดความเร็วลม (Anemometer) ทำหน้าที่วัดความเร็วลมและแรงดันลม โดยเทคโนโลยีที่นิยมใช้ในปัจจุบัน ได้แก่ เครื่องวัดแบบหมุน (Rotary Anemometer), เครื่องวัดแบบระบายความร้อน (Heat-Dissipating Anemometer), เครื่องวัดแบบคลื่นเสียง (Acoustic Anemometer) และ เซนเซอร์วัดความเร็วลมแบบอัลตราโซนิก (Ultrasonic Wind Speed Sensor)

สำหรับฟาร์มกังหันลมและโครงการวัดลมทั่วไป เครื่องวัดความเร็วลมแบบหมุน (Rotary Anemometer) เป็นประเภทที่ได้รับความนิยมมากที่สุด แบ่งออกเป็น 2 ชนิดหลัก:

• แบบถ้วยรับลม (Wind Cup Anemometer): ประกอบด้วยถ้วยรับลมทรงครึ่งวงกลมหรือพาราโบลา 3 หรือ 4 ใบ จัดวางบนแขนจับทำมุมเท่ากัน (120° หรือ 90°) โดยหันด้านเว้าไปในทิศทางเดียวกันทั้งหมด เมื่อมีแรงลมพัดผ่าน ถ้วยจะหมุนรอบแกนแนวตั้งด้วยความเร็วที่เป็นสัดส่วนโดยตรงกับความเร็วลม
• แบบใบพัด (Propeller Anemometer): ประกอบด้วยใบพัด 3 หรือ 4 ใบ ติดตั้งอยู่ด้านหน้าของหางเสือเพื่อหันรับทิศทางลมตลอดเวลา โดยใบพัดจะหมุนรอบแกนแนวนอนตามความเร็วลมที่พัดผ่าน

เทคโนโลยีทางเลือก: เครื่องวัดแบบระบายความร้อนเหมาะสำหรับการวัดลมที่มีความเร็วต่ำมาก ส่วน Ultrasonic Wind Sensor หรือเครื่องวัดแบบคลื่นเสียง ไร้ชิ้นส่วนเคลื่อนที่ ตอบสนองได้รวดเร็ว แม่นยำสูง และดูแลรักษาง่าย

ข้อควรระวังในการติดตั้งเซนเซอร์วัดความเร็วลม

เพื่อป้องกันผลกระทบจาก "เงาเสา" (Tower Shadow Effect) ที่อาจบดบังทิศทางลมจนทำให้ค่าที่วัดได้คลาดเคลื่อน การติดตั้งเซนเซอร์วัดความเร็วลมต้องยึดบนแขนยื่นแนวนอน (Support Bracket) ที่แข็งแรง และเว้นระยะห่างจากตัวเสาอย่างเหมาะสม:

• เสาโครงเหล็กถัก (Truss Tower): ระยะยื่นต้องมากกว่า 3 เท่า ของความกว้างหน้าตัดเสา
• เสาทรงท่อกลม (Tube Tower): ระยะยื่นต้องมากกว่า 6 เท่า ของเส้นผ่านศูนย์กลางเสา
• การปรับระดับ: แขนยึดต้องได้ระดับแนวนอน และทำมุมกับทิศทางลมหลักในช่วง 30° – 90°

2. เซนเซอร์วัดทิศทางลม (Wind Vane Sensor)

เซนเซอร์วัดทิศทางลม (Wind Vane Sensor) เป็นอุปกรณ์มาตรฐานสำหรับการระบุทิศทางไหลของกระแสลม มีทั้งแบบแพนเดี่ยว (Single-Wing) และแบบลู่ลม (Streamline) โครงสร้างหลักประกอบด้วย หางเสือ, ก้านชี้, ตุ้มถ่วงน้ำหนัก และแกนหมุนแนวตั้งที่ออกแบบให้จุดศูนย์ถ่วงอยู่บนแกนพอดี เพื่อให้ศรลมสามารถหมุนได้อย่างอิสระ 360 องศา

หลักการติดตั้งและปรับตั้งค่าทิศทาง

• ระยะติดตั้ง: ติดตั้งบนคานยื่นที่ยื่นออกจากตัวเสาอย่างน้อย 3 เท่า (สำหรับเสาถัก) หรือ 6 เท่า (สำหรับเสาท่อกลม) โดยให้คานยื่นทำมุม 90° กับทิศทางลมหลัก
• การปรับตั้งทิศเหนือจริง (True North Alignment): ต้องทำการปรับแก้ค่าตาม มุมเบี่ยงเบนแม่เหล็ก (Magnetic Declination) ของพื้นที่ เพื่อให้เซนเซอร์ชี้ตรงไปยังทิศเหนือจริงอย่างแม่นยำ

การอ่านและแสดงผลค่าทิศทางลม

ทิศทางลมสามารถแสดงผลได้ 2 รูปแบบหลัก:

1. แสดงผลแบบ 16 ทิศทางหลัก: เช่น เหนือ (N), ตะวันออกเฉียงเหนือ (NE), ตะวันออก (E), ใต้ (S), ตะวันตก (W) เป็นต้น
2. แสดงผลเป็นองศา (0° – 360°): อ้างอิงจากทิศเหนือจริง (0°/360°) หมุนตามเข็มนาฬิกา เช่น

• 90° = ลมตะวันออก (East)
• 180° = ลมใต้ (South)
• 270° = ลมตะวันตก (West)

3. ซอฟต์แวร์ประมวลผลและบันทึกข้อมูลลม (Wind Measurement Software)

ซอฟต์แวร์ประมวลผลค่าลมทำหน้าที่รวบรวมและบันทึกสัญญาณจากเซนเซอร์วัดความเร็วลม เซนเซอร์วัดทิศทางลม รวมถึงเซนเซอร์วัดอุณหภูมิและความกดอากาศ ให้อยู่ในรูปชุดข้อมูลดิจิทัล (Data Log) เพื่อให้วิศวกรนำข้อมูลไปวิเคราะห์ประเมินศักยภาพพลังงานลม (Wind Resource Assessment) หรือประยุกต์ใช้ในระบบเฝ้าระวังภัยธรรมชาติได้อย่างแม่นยำ

รองรับการเชื่อมต่อสัญญาณเอาต์พุตหลากหลายรูปแบบ ทั้ง 4-20mA, 0-10V และโปรโตคอลมาตรฐาน Modbus RS485 ช่วยให้การ integration เข้ากับระบบ PLC Control Systems และ SCADA เป็นเรื่องง่ายและมีเสถียรภาพสูงสุด

แนะนำ เซนเซอร์วัดลม และสภาพอากาศ

เซนเซอร์วัดความเร็วลม (Wind Speed Sensors)

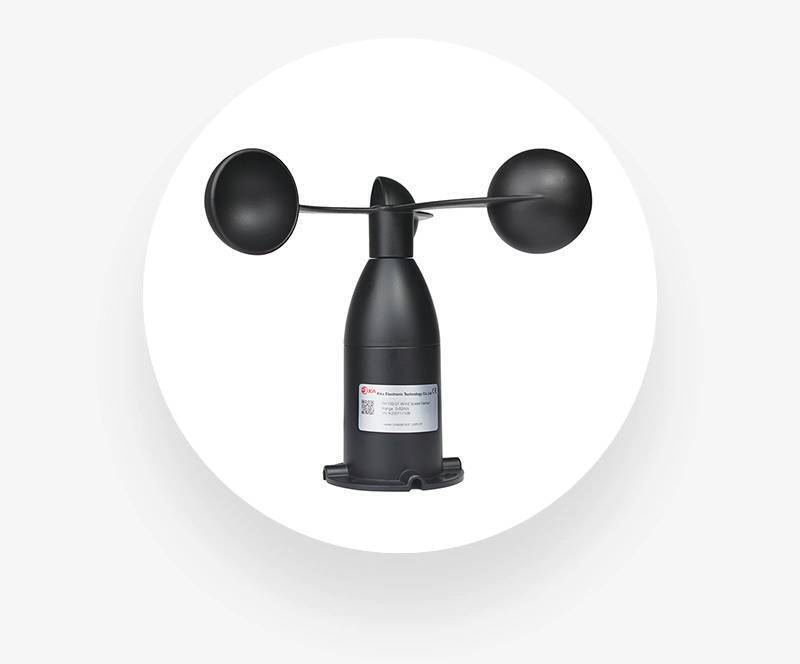

• RK100-01 Wind Speed Sensor
  เซนเซอร์วัดความเร็วลมแบบถ้วยรับลม (3-Cup Anemometer) ความแม่นยำสูง ออกแบบมาเพื่อวัดแรงลมในงานอุตุฯ และระบบสถานีวัดสภาพอากาศ (Weather Station) โดยเฉพาะ

• RK100-02 Customized Wind Speed Sensor
  ถ้วยรับลมผลิตจากคาร์บอนไฟเบอร์ความแข็งแรงสูง น้ำหนักเบา ทำให้มีค่า Starting Threshold ต่ำ เริ่มหมุนและวัดความเร็วลมได้อย่างรวดเร็วแม้ในสภาพลมเบา
• Rika RK100-05 HVAC / Pipe Wind Speed Sensor
  เซนเซอร์วัดความเร็วลมแบบลวดความร้อน (Hot-wire) สำหรับวัดการไหลของอากาศความเร็วต่ำในระบบท่อลม ท่อระบายอากาศ หรืองานอุตสาหกรรม

เซนเซอร์วัดทิศทางลม (Wind Direction / Vane Sensors)

• Rika RK110-02 Wind Direction Sensor
  เซนเซอร์วัดทิศทางลมแบบ Wind Vane ใช้วัสดุโลหะน้ำหนักเบาและชิปตรวจจับสนามแม่เหล็กความแม่นยำสูง (Magnetic Sensitive Chip) รองรับสัญญาณเอาต์พุต 4-20mA, 0-5V และ Modbus RS485

เซนเซอร์วัดสภาพอากาศแบบรวมและชุดสถานีสภาพอากาศ (Weather Station Solution)

• Compact Weather Station RK330-01
  ชุดเซนเซอร์วัดสภาพอากาศขนาดกะทัดรัด รวมพารามิเตอร์ทั้งอุณหภูมิ, ความชื้น, ความดันอากาศ และความเข้มแสงในโมดูลเดียว
• ระบบสถานีตรวจวัดสภาพอากาศ IoT (Weather Station System)
  โซลูชันระบบวัดสภาพอากาศแบบ Real-time บันทึกข้อมูล ส่งออกข้อมูล Excel และเชื่อมต่อกับระบบควบคุมอัตโนมัติ (PLC/SCADA/Smart Farm)
